钢制储罐是储存各种液体（或气体）原料及成品的专用设备。拱顶储罐是指罐顶为球冠状、罐体为圆柱形的一种钢制容器。拱顶储罐制造简单、造价低廉，所以在国内外许多行业应用最为广泛。

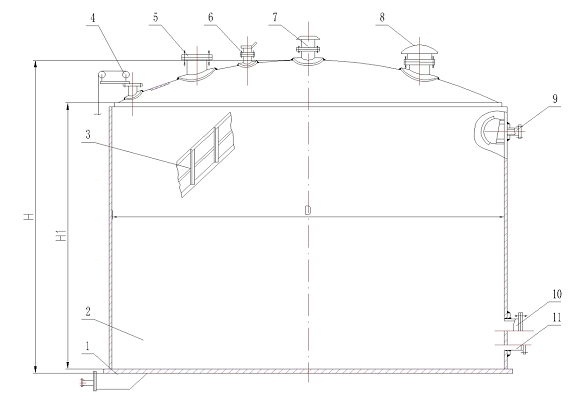

拱顶储罐结构示意图：
1、排污孔 2、罐体 3、盘梯平台 4、就地液位计 5、透光孔 6、量油孔 7、阻火呼吸阀 8、紧急释放阀 9、泡沫发生器口 10、罐壁人孔 11、进出管口
技术参数表：
|
型号
|
公称容积m3
|
全容积m3
|
罐体直径D/mm
|
罐壁高度H1/mm
|
总高度H/mm
|
| TZNP-100 | 100 | 110 | Φ5200 | 5250 | 5822 |
| TZNP-200 | 200 | 217 | Φ6600 | 6350 | 7087 |
| TZNP-300 | 300 | 336 | Φ7750 | 7130 | 8012 |
| TZNP-400 | 400 | 460 | Φ8600 | 7930 | 8917` |
| TZNP-500 | 500 | 554 | Φ9000 | 8710 | 9717 |
| TZNP-600 | 700 | 777 | Φ10200 | 9510 | 10632 |
| TZNP-1000 | 1000 | 1100 | Φ11500 | 10700 | 11960 |
| TZNP-2000 | 2000 | 2176 | Φ15800 | 11100 | 12835 |
| TZNP-3000 | 3000 | 3443 | Φ18900 | 12280 | 14350 |
| TZNP-5000 | 5000 | 5595 | Φ23700 | 12691 | 15289 |
| TZNP-10000 | 10000 | 10907 | Φ31200 | 14274 | 17690 |
| TZNP-20000 | 20000 | 23500 | Φ42000 | 17000 | 21546 |
拱顶储罐附件选用配置：
|
油罐附件储罐容积M3
|
人孔
|
量油孔
|
透光孔
|
排污孔(清扫孔)
|
泡沫发生器
|
浮子液位计
|
备注
|
| ＜2000 | 1 | 1 | 1 | 1 | 2 | 2 | 1.排污孔多用于容积较小、沉积物较少的油罐。 2.清扫孔多用于重质油罐，排污孔多用于轻质油罐。 |
| ＞2000-＜5000 | 1 | 1 | 2 | 1 | 4 | 4 | |
| 5000-＜10000 | 2 | 1 | 2 | 2 | 6 | 6 | |
| 10000-＜50000 | 2 | 1 | 4 | 2 | 10 | 8 | |
| ＞50000 | 2 | 1 | 6 | 2 | 12 | 12 |
执行标准：
●GB/T50341-2014 《立式圆筒形钢制焊接油罐设计规范》
●GB/T50128-2014 《立式圆筒形钢制焊接油罐施工及验收规范》

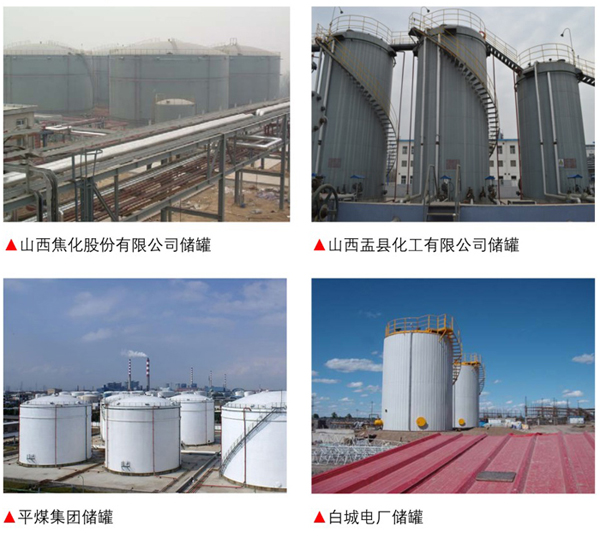

典型业绩 ：
