管道阻火器产品系列

       石油气体管道阻火器也叫火焰过滤器、火焰捕捉器和防火器。分阻燃型和阻爆轰型两大类，是利用防爆阻火波纹金属芯件形成的三角形单元来破坏火焰。是用来阻止易燃气体、 液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常装在输送或排放易燃易爆气体的储罐和管线上。如火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。

结构设计

       产品由芯件和壳体两部分组成，芯件是核心，是由两层超薄的 不锈钢带，一条被压成波N形，另一条平面钢带则将它围绕圆心紧 紧缠绕而成。从而构成无数个端面，是小三角形直通流道，而且在 芯件内部有一个十字结构的支架（或在表面压上Y形架）借以增强 芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。介 质从三角形狭道中通过，阻火器也正是通过它来阻止火焰在管道中 的蔓延，其原理为“器壁效应”，就是火焰雨器壁的碰撞进行能量 转换，降低了温度。从此原理来设计三角形孔的高度阻止火焰的通 过。再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭， 避免了气体在芯件的另一端被复燃的可能性。

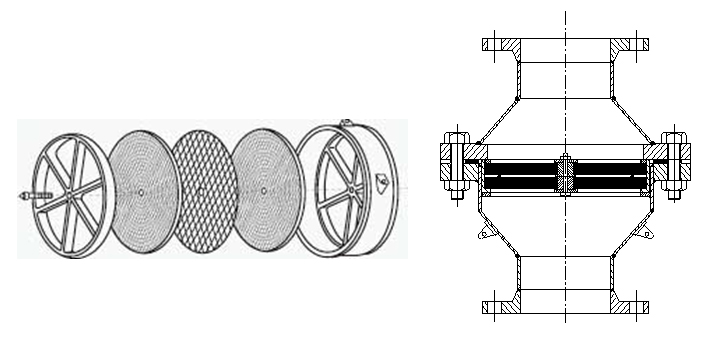

阻火芯件结构示意图

适用范围

       输送可燃性气体的管道上，包括火炬系统、油气回收系统、加热炉燃料气的管网上，气体净化通化系统、煤矿瓦斯排放系统及乙炔、氢气系统等。

阻火器类别
