一  前言
       1.1 设计人孔的目的
       人孔是安装在储罐顶上的安全应急通气装置，通常与防火器、机械呼吸阀配套使用，既能避免因意外原因造成罐内急剧超压或真空时，损坏储罐而发生事故，又有起到安全阻火作用，是保护储罐的安全装置，特别适用于贮存物料以氮气封顶的拱顶常压罐。具有定压排放、定压吸入、开闭灵活、安全阻火、结构紧凑、密封性能好、安全可靠等优点。
       1.2 人孔附图

设计条件：管经308mm×5；工作介质：水蒸气；表压：1MPa

二  人孔的机械设计
       2.1选择人孔
       根据储罐是在常温下及最高工作压力为 1MPa 条件下工作,人孔的标准按公称压力为 1.0 MPa 等级选取，考虑到人孔盖直径较大较重,故选用回转盖对焊法兰（GH21518-2005）,公称直径 450，突面法兰密封面。
       该人孔标记为：人孔 RF Ⅳ(A·G)450-2.5 GH21518-2005
       另外还要考虑人孔补强,确定补强圈尺寸,由于人孔的筒节不是采用无缝钢管,故不能直接选用补强圈标准。本设计所选用的人孔筒节内径为 d i = 450mm ,壁 厚 δ m = 6mm
       立式储罐为腐蚀介质压力容器，故其所有焊缝（包括角焊缝）均采用全焊透结构。
       查表得人孔的筒体尺寸为 Φ 480×12，由标准 JB/T 4736-2002 查得补强圈尺寸为：内径 Di= 490mm 外径 Do= 760mm
       2.2核算人孔补强
       补强圈坡口取D型立式储罐设计说明书
       开孔补强的有关计算参数如下：
       1 筒体的计算壁厚：

2. 计算开孔所需补强的面积 A：
开孔直径：d = di + 2C = 450 + 2 × (0.0 + 2.0) = 454mm
补强的面积： A = d - δ = 454 × 2.1 = 953.4mm2
3 有效宽度：
B = 2 - d = 2 × 454 = 908mm
B = d + 2 - δn + 2- δm = 454 + 2 × 6 + 2 × 6 = 478mm
取最大值 B = 908mm
4 有效高度：
外侧高度 h1 = d -δ m = 454 × 6 = 52.19mm
或 h1 = 接管实际外伸高度 = 250mm
两者取较小值 h1 = 52.19mm
内侧高度 h2 = d - δ m = 454 × 6 = 52.19mm
h2 = 接管实际内伸高度 = 0mm
两者取较小值 h2 = 0mm
5筒体多余面积 A1：

筒体有效厚度： δ e = δ n -C = 6 - 2.0 = 4mm
选择与筒体相同的材料（16MnR）进行补偿，故 f r =1，
所以 Ai = ( B -d )(δ e -δ ) -2δ m (δ e -δ )(1 -f γ ) = (908 -454)(4.0 -2.1) -2 × 6 ×(4.0 -2.1)(1 -1) = 862.6mm2
6 接管多余金属的截面积 A2：
Pc -d 0.594 × 454 = = 0.80mm t 2[σ ] -Pc× 170 × 1 -0.594
接管计算厚度 δ t = A2 = 2 -h1 (δ et -δ t ) f γ + 2 -h2 (δ et -C 2 ) f γ 8
立式储罐设计说明书 = 2 -h1 (δ m -C -δ t ) f γ + 0 = 2 × 52.19 × (6 -2.0 -0.80)  = 334.02mm2
补强区内焊缝截面积 A3： 1 A3 = 2 × × 6 × 6 = 36mm2
有效补强面积 Ae： Ae = A1 + A2 + A3 = 862.6 + 334.02 + 36 = 1232.62mm2
因为 Ae > A ，所以不需要补强

2.3机械设计标准参数
2.3.1.碳素钢、低合金钢类

2.3.2 不锈钢类

2.3.3 人孔的PN2.5DN明细表

三   人孔工艺设计：
3.1人孔的功能类型：
       人孔分为紧急泄压人孔、防爆阻火呼吸人孔、罐顶人孔、罐壁人孔和带芯人
孔等。
3.2材料的选择
       根据提供的压力1MPa  温度200℃  直径2000mm，根据前面的机械设计，可选择Q245R类型的钢板，其化学成分包括C Si Mn Cr Ni Nb V P S等。其屈服强度一般为200左右，实验温度为200-400℃，故符合所给是数据要求。
3.3人孔种类的划分
3.3.1、以通信管块容量划分

       按人孔可容纳规格为宽360mm、高250mm（标准的六孔管孔内径90mm水泥管块，简称标准块）的管道断面管块或单孔管道管孔内径90mm的数量，分为大、中、小三类。
       通信管道所设置人孔的大小，应以通信管道的远期容量设置。不应只考虑本期建设通信管道容量。

3.3.2、以人孔的通向划分

       以人孔的通向划分可分为直通人孔、三通人孔、四通人孔和斜通人孔，具体详见下表1。其中，斜通人孔又分为15°、30°、45°、60°、75°共五种。每种斜通人孔的角度，可适用于±7.5°范围以内。

3.3.3、以人孔上覆承受负荷能力划分

       以人孔上覆承受负荷能力划分可分为汽-20级和汽-10级两种

3.4 人孔直径及人孔中心距底板尺寸

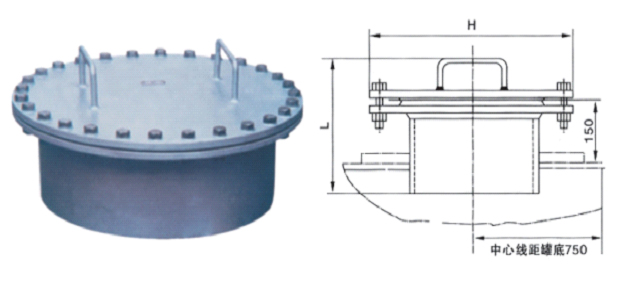

       人孔已有成型产品，直径通常为600mm。人孔中心距地板一般为750mm。便于工作人员在安装、清洗、维护时进出油罐和通风。
       考虑到人孔盖直径较大较重,故选用回转盖对焊 法兰人孔（GH21518-2005）,公称直径 450 ，突面法兰密封面。
       我们可选择储存液体为油类，做案例分析。
       非金属油罐的人孔设在罐顶上，金属油罐的人孔设在罐壁最下圈板上。大都为直径600mm的圆孔，其中心距底板750mm，为油罐清洗或维修人员进出油罐用，又称作道门。检修清理油罐时刻利用人孔进行采光和通风。立式油罐的容量在5000m³以下时设1~2个人孔，5000m³以上的设2个人孔。人孔的安装应与进出油管线相隔不大于90°。当只设一个人孔时，应将其置于罐顶透光孔的对面；当设2个人孔时，其中一个设在透光孔的对面，另一个应至少与第一个人孔相隔90°。
       人孔应有一个设在进出油管右侧附近，并尽量使人孔正对罐室密闭门，以便人员进出、维修油罐和通风接管用。
       由于人孔安装在油罐的最下层体圈上，防渗漏就显得特别重要。要求两法兰结合面必须保证其平直度，无飘扭现象。加强板和法兰应尽量在整块钢板上切割而不拼接。法兰和盖板上加工有密封圈，在施工中要特别注意保护。密封用3mm厚石棉橡胶垫片，不允许有折裂。安装人孔盖板上紧螺栓时，要成对角均与用力，以防孔盖变形。
3.5 人孔的安装及维护
       人孔因位于油罐下部，人孔承受很大的液体压力，为了防止渗漏，对人孔的安装质量必须严格要求。法兰和盖板上加工有密封水线，在施工中要注意保护， 以免在使用时发生渗油。每次拆下人孔时要做标记，以免再装时错位，影响严密性。安装人孔盖板上螺母时，要成对对角均匀用力，以防盖板变形或用力不均而造成的渗油。
四   总结
       人孔的设计应根据具体的工艺设计方案，先进行工艺设计，在联系这个设备的设计参数，进行相应的机械设计，做到综合考虑。特别要注意人孔补强的计算，否则会造成维修人员进入储罐类维修时的人身安全。
