我公司生产的TZCY型系列采样器产品，根据国际标准“液体石油产品的人工采样”的规定设计而成的。现已投入批量生产，通过生产实践，受到用户的欢迎和好评。油罐采样器与古老人工上罐采样法相比，有其如下优越性：

  ◆采取油样准确性高、易于掌握。

  ◆操作简单、方便。

  ◆采样时，采样工不需上罐，这样既减轻采样工的劳动强度又安全。特别在恶劣气候条件下，更能显示其优越性。

  ◆节省采样时间，提高了工作效率。

  ◆使用罐下采样器，可减少静电效应的危险。

  ◆在用材上有了改进，以不锈钢代替黑色金属材料，这样不但减轻了产品重量，便于安装操作外，更突出的是增强了防腐蚀性能。

用途：

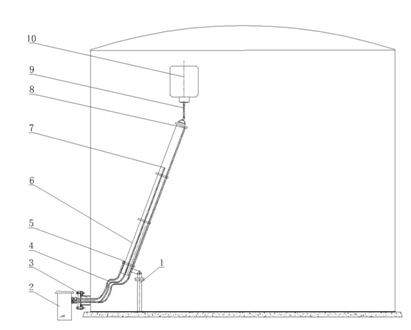

  ◆TZCY-I型系列产品，用于100～20000m3拱顶贮罐罐下采样。

1、支座   2、采样箱   3、接管   4、金属软管   5、下部采样管   6、支撑管   7、中部采样管   8、上部采样管   9、连接件   10、浮筒

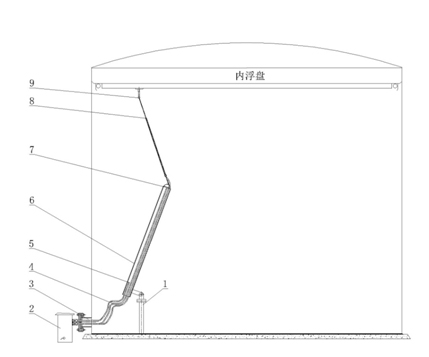

◆TZCY-II型系列产品，用于100～50000m3内、外浮顶贮罐罐下采样。

1、支座   2、采样箱   3、接管   4、金属软管   5、下部采样管   6、支撑管   7、中部采样管   8、上部采样管   9、吊钩

使用：

1	设计压力：	0.2 MPa(G)
2	设计温度：	70℃
3	采 样 量：	≤600 ml/min
4	采样位置：	上、中、下3点取样

使用：

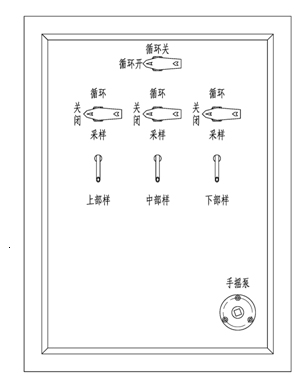

       TZCY型油罐罐下采样器使用简单、快捷，如附图，操作步骤如下：

1、 打开采样器箱门，取出循环泵手柄，安装在手摇泵的轴上，并打开顶部循环总阀和上部样阀门；
2、 慢慢的摇动循环泵手柄约5圈；
3、把采样瓶放于上部样阀门的出口下，缓缓打开上部样阀门，便可采到所需样品，样品达到所需量后，关闭上部样阀门；
4、其他样的采样次序均如此，各部样的顺序可以任意选择；
5、采样完成后，关闭所有阀门，拿下循环泵手柄，竖立在箱内，关闭箱门。采样过程完成。

安装：

TZCY型油罐罐下采样器安装方便。分罐内、罐外两部分安装。安装时，先安装罐外部分，再安装罐内部分。所有焊接按JB/T 4709-2000《钢制压力容器焊接规程》的规定执行。

◆罐外安装：

1.1 按装配图所示在油罐壁上开一个直径为170毫米的孔；
1.2 把法兰及接管与罐壁焊接；
1.3 用配备的紧固件把采样器箱体法兰与罐壁法兰连接。

◆罐内安装：
2.1 在离罐壁开孔1米处（向罐中心），把管束底座焊接于罐底；
2.2 按标记连接采样管线，拧紧采样管线的活接，并固定于底座、平放在支架上；
2.3 用金属软管把采样箱伸入罐内的采样管和采样管线按标记连接。
2.4 拱顶罐须把浮球连接在采样管线梢部，浮顶罐须把采样管线梢部和浮盘连接。
