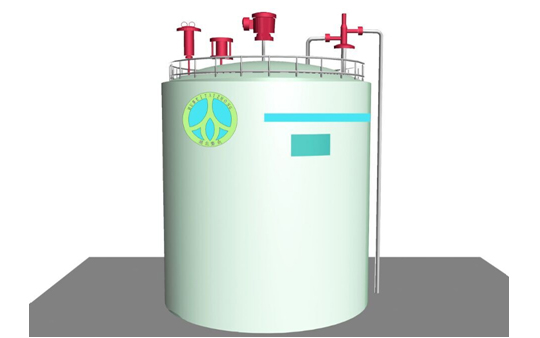

下图是典型的储罐安全保护装置安装图，大多数储罐上均安装有呼吸阀、紧急释放阀（或泄放人孔）和气体调节阀等装置。

　　　呼吸阀能够在泵注入/抽出介质或热交换的条件下，提供压力或真空泄放，从而防止储罐破裂或被抽瘪。紧急泄放阀（或紧急泄放人孔）具有两个功能：一是快速泄放由于罐周围有火情或超过设计流量的介质注入储罐造成的超压；二是在常规吸阀未正常开启的且压力恒定的情况下吸入空气进行卸压（针对带吸阀的紧急泄放阀而言）。气体调节阀是一种精确调节装置，它通过控制高压气体的流量使储罐保持较低的气体压力，并当储罐中的介质被抽出或罐内气体释放热量压力降低时保持罐内正压。阻火器的功能是阻止火焰在气体管道系统内的传播以保护储存有易燃性介质的低压储罐。它可以通过阻止外部热量和火焰的传播来保护罐内低闪点的介质，从而提高罐的防火性能和安全性能。通常情况下，将出口通大气的呼吸阀安装于阻火器顶部。

呼吸阀产品系列

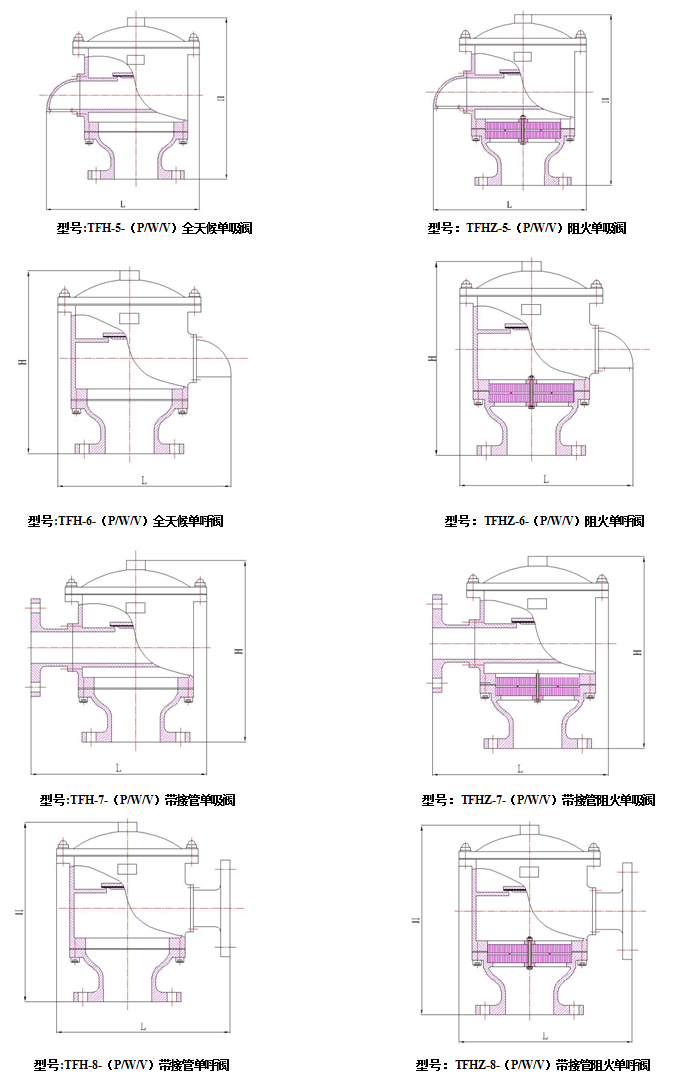

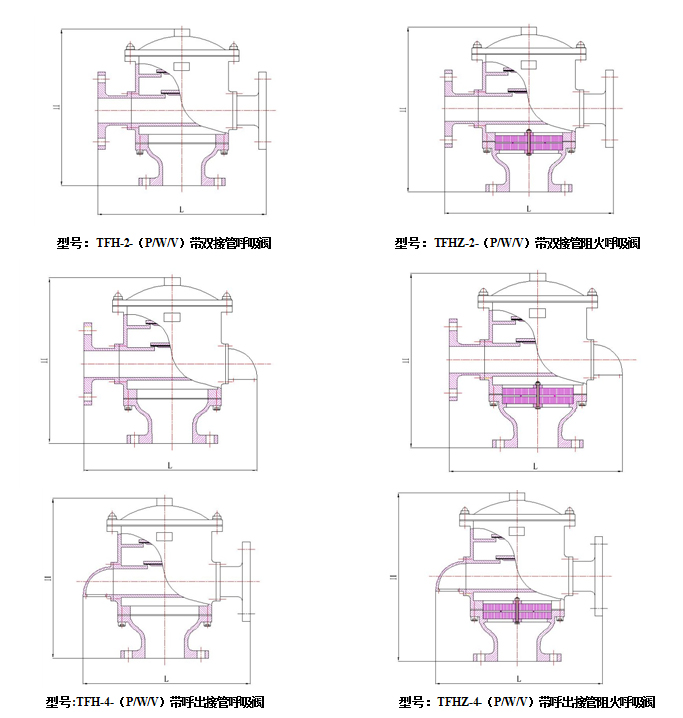

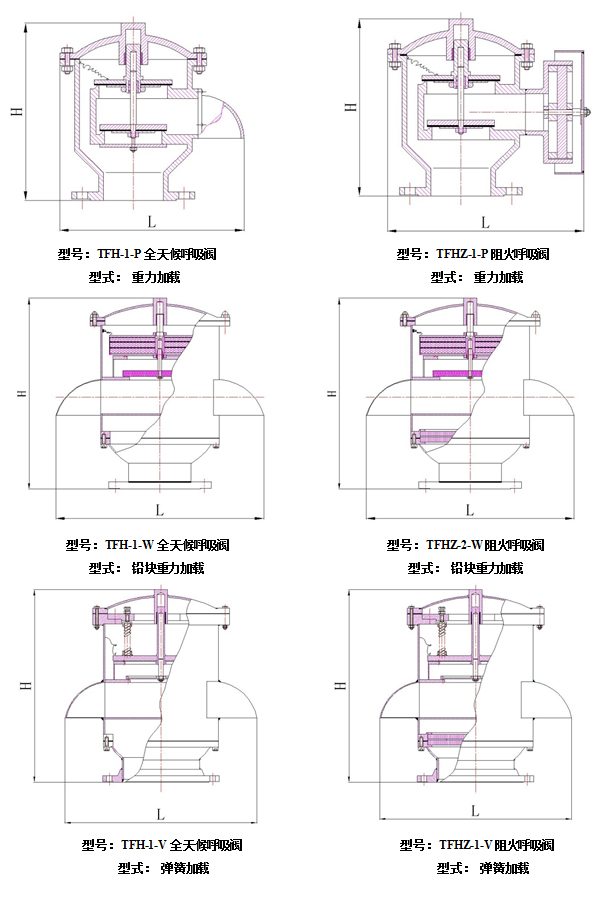

湖北泰众系列呼吸阀，根据不同介质环境的需求，可分为一体式和分体式；泄放方式分为压力泄放、真空泄放、压力真空泄放；加载方式分为重量加载和弹簧加载；还根据特殊环境的需求，生产的单呼阀、单吸阀、带双接管呼吸阀等，可满足各种不同环境的需求。其产品具有结构紧凑、通气量大、泄漏量小、密封性能好等特点。具有体积小，重量轻，检修、清洗、更换方便等优点。

●主要技术参数：

1、口径从2”到12”。

2、壳体材质：碳钢、铝合金、不锈钢：SUS304、SUS304L、SUS316、SUS316L、衬里。
3、 阀盘、阀座材料：铝合金、不锈钢。
4、密封件材质：聚四氟乙烯。

5、 法兰材料：HG20592-2009 PN1.0MPa，当客户需用GB、SH、HGJ、JB、ANSI、JIS等标准或改变压力等级时，请在订货合同中注明。

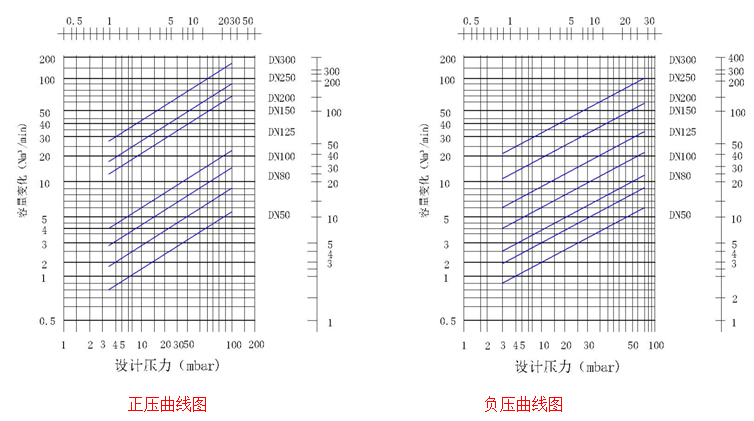

• 呼吸阀压力曲线图：

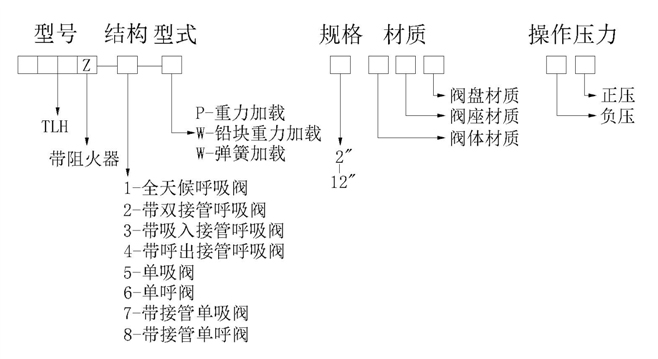

订货指南：

       例：记为TLHZ-1-W 6” CS/304SS/304SS -0.3~4KPa型，全天候呼吸阀，带阻火器，规格6”，阀体材质为碳钢，阀盘及阀座材质均为304SS，操作压力为-0.3~4KPa。

各型号压力操作范围：

型号	TLH-1-P TLHZ-1-P	TLH-1-W TLHZ-1-W	TLH-1-V TLHZ-1-V
压力(KPa)	0.6~5	6~15	15~103.4
真空(KPa)	-0.2~-0.6	-0.2~4.3	-0.2~4.3

各型号压力操作范围：

型号	TLH-(2~8)-P TLHZ-(2~8)-P	TLH-(2~8)-W TLHZ-(2~8)-W	TLH-(2~8)-V TLHZ-(2~8)-V
压力(KPa)	0.6~5	6~15	15~103.4
真空(KPa)	-0.2~-0.6	-0.2~4.3	-0.2~4.3

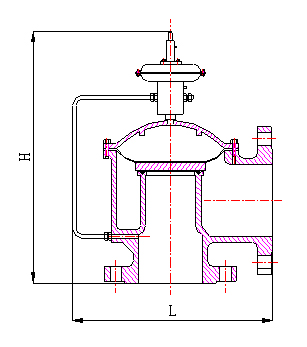

型号：TFH-D超低温呼吸阀

       低温呼吸阀是为低温储存罐开发的专用设备。它无需能源、使用方便、安全可靠，为低温储存提供准确的低压和真空保护，给石化行业的低温储存带来了极大的便利，填补了国内这一方面的空白。同时对安全防火和环境保护有着极其重要的意义。低温呼吸阀自成一套独立控制系统的精密专用阀。主要依靠系统自身的压力在-0。5Kpa真空和2Kpa表压之间的给定压力下准确开启，当系统压力发生变化时，引起作用在膜片经放大的作用力的变化，从而导致呼吸主阀原启闭。

主要技术参数：

使用部位：用于大型低温贮槽顶部。

适用介质：O2、N2、Ar、Air、LNG、乙烯及其它低温介质。

公称压力： 0.25~2.0MPa。

公称通径： 2”~8”。

使用温度：-196℃～+80℃。

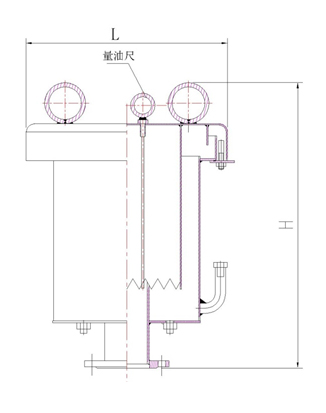

型号：TFH-Y液压安全阀

主要用途：

   液压安全阀安装于油罐顶部与呼吸阀配合使用，在呼吸阀发生故障时，液压安全阀就能代替呼吸阀进行排气或换气。

主要技术参数：

1、口径从2”到12”。

2、壳体材质：碳钢、不锈钢：SUS304、SUS304L、SUS316、SUS316L。
3、操作压力 -392~1961Pa。
